Montagehilfe

Der einzigartig einfache Aufbau der Eichenfrau-Möbel erfolgt in einigen, wenigen Schritten. Immer nach dem gleichen Ablauf, egal wie groß Dein Möbelstück ist.

Abbildung 1 zeigt die Einzelteile eines zweitürigen Schränkchens.

Zunächst werden die Winkeldübel in die dafür vorgesehenen Bohrungen des Deckels bzw. Bodens gesteckt und rechtwinklig zur Fläche ausgerichtet
(Abb. 2).

Wir empfehlen grundsätzlich zuerst die Montage aller Beschlagteile, bevor der Korpus zusammengebaut wird.

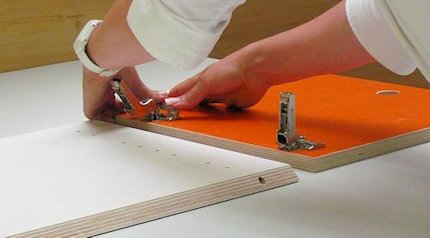

Die Möbelbänder werden in die entsprechenden Ausfräsungen der Türen eingedrückt und durch einfaches Umlegen der jeweils beiden Clips fixiert (Abb. 3).

Ebenso verfährst Du mit den Kreuzplatten, die später die Möbelbänder der Türen aufnehmen (Abb. 4).

Anschließend werden die Anschlagbolzen für die Türen eingeschraubt (Abb. 5).

Nun können die beiden Seitenteile auf die Winkeldübel des Bodens aufgesteckt werden (Abb. 6).

Im nächsten Schritt wird die Rückwand von oben in die dafür vorgesehene Nut eingeschoben (Abb. 7).

Durch das Aufstecken des Deckels ist der Korpus nun komplett (Abb. 8).

Zur endgültigen Fixierung der Möbelteile wird über jede Korpusecke eine Profilschiene von hinten nach vorne geschoben (Abb. 9 und 10).

Jetzt clipst Du nur noch die beiden Türen ein (Abb. 11) …

... und fertig ist Dein Eichenfrau-Schrank !
